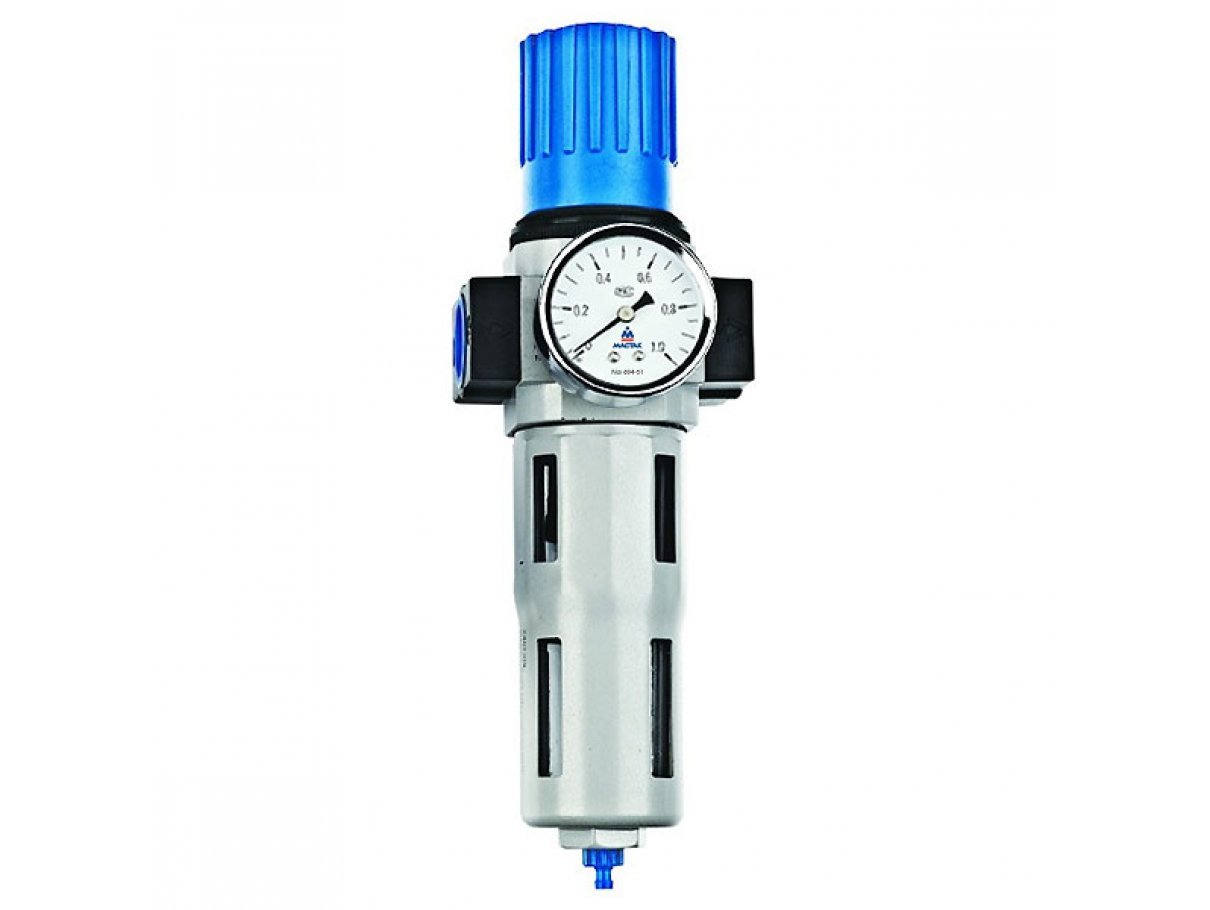

Целевое назначение фильтра влагоотделителя с редуктором Мастак 691-31 – подготовка сжатого воздуха (фильтрация, регулировка давления воздуха) для пневматического инструмента и оборудования. Устанавливается в пневмолинии автосервисов, станций технического обслуживания автомобилей (СТОА), а также ремонтно-производственных цехов промышленных предприятий.
- Фильтр предназначен для сбора конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.
- Редуктор необходим для выставления на выходе номинального давления, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.
- Манометр позволяет контролировать давление, устанавливаемое редуктором. Манометр установлен на корпусе блока фильтра.
Для нормальной и продолжительной эксплуатации устройства необходимо выполнять следующие меры предосторожности:
- подключать блок в воздушную магистраль в соответствии с инструкцией;
- не подключать устройство к магистрали с давлением, превышающим максимально допустимое.
Технические характеристики блока Мастак 690-31:
- Рабочий диапазон давления, бар – 1,5-12.
- Максимальное давление, бар – 16.
- Пропускная способность, л/мин – 3500.
- Сброс конденсата – автоматический.
- Рабочий диапазон температур – от -10 до +60°С.
- Фильтрующий элемент (степень очистки), мкм – 5.
- Объём колбы, мл – 140.
- Соединение, резьба вход/выход – 3/8” внутр. / 3/8” внутр.
- Габариты, мм – 325х90х57.
- Масса, кг – 1,3.
| Характеристики | |
| Входное отверстие, дм | 3/8 |
| Габариты, мм | 325х90х57 |
| Давление, бар | 16 |
| Измерение, бар | 1,5-12 |
| Масса, кг | 1,3 |
| Объем колбы, мл | 140 |
| Производительность, л/мин | 3500 |
| Степень очистки, мк | 5 |
