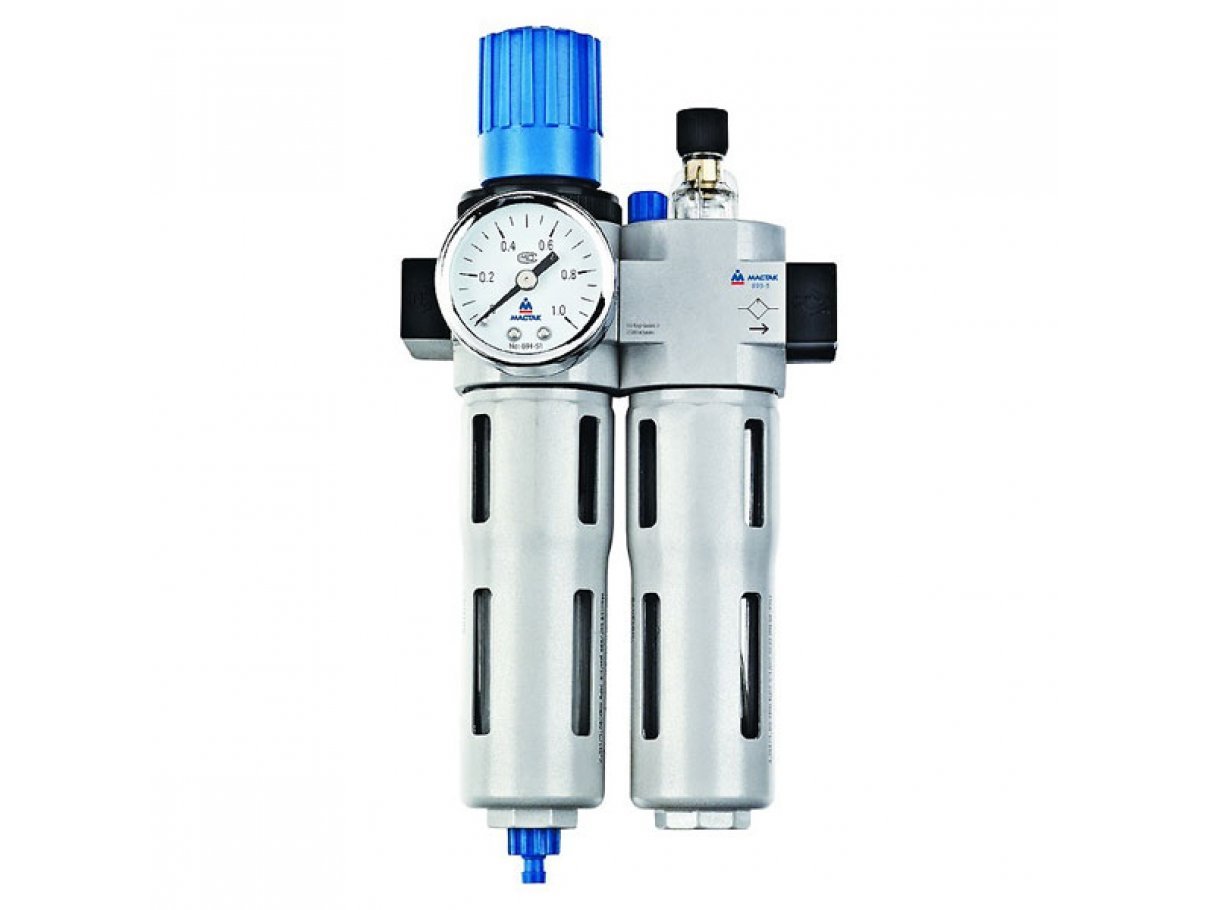

Фильтр влагоотделитель с редуктором и лубрикатор 3/8 дюйма, 3500 л/мин, 16 бар Мастак 690-31

Целевое назначение блока из фильтра влагоотделителя с редуктором и лубрикатором Мастак 690-31 – подготовка сжатого воздуха (фильтрация, регулировка и добавление масла) для пневматического инструмента и оборудования. Устанавливается в пневмолинии автосервисов, станций технического обслуживания автомобилей (СТОА), а также ремонтно-производственных цехов промышленных предприятий.

•     Фильтр предназначен для сбора конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.
•     Редуктор необходим для выставления на выходе номинального давления, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.
•     Манометр позволяет контролировать давление, устанавливаемое редуктором. Манометр установлен на корпусе блока фильтра.
•     Лубрикатор добавляет в воздушную магистраль масло в виде аэрозоля, необходимое для смазки пневмоинструмента. Во время работы специальное масло порционно подаётся в магистраль из заранее заправленной прозрачной ёмкости.

Для нормальной и продолжительной эксплуатации устройства необходимо выполнять следующие меры предосторожности:

•     подключать блок в воздушную магистраль в соответствии с инструкцией;
•     не подключать устройство к магистрали с давлением, превышающим максимально допустимое;
•     следить за уровнем масла в лубрикаторе и своевременно добавлять его по мере расходования.

Технические характеристики блока Мастак 690-31:

•     Рабочий диапазон давления, бар – 1,5-12.
•     Максимальное давление, бар – 16.
•     Пропускная способность, л/мин – 3500.
•     Сброс конденсата – автоматический.
•     Рабочий диапазон температур – от -10 до +60°С.
•     Фильтрующий элемент (степень очистки), мкм – 5.
•     Объём колбы, мл – 140.
•     Соединение, резьба вход/выход – 3/8” внутр. / 3/8” внутр.
•     Габариты, мм – 300х154х64.
•     Масса, кг – 2,0.
