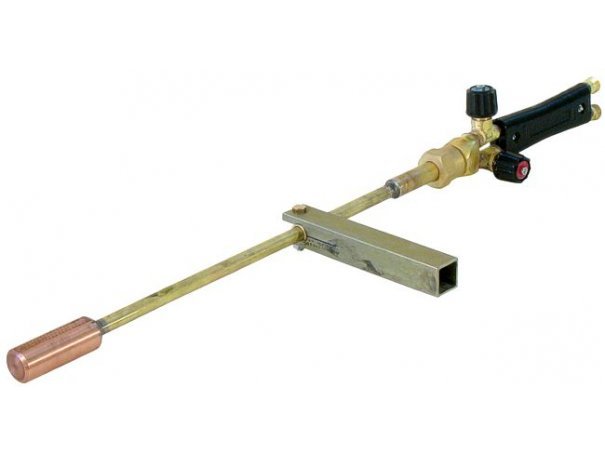

Горелка газокислородная ГП-1 «Ротор», предназначена для различных видов газопламенной обработки металлов. Тепло для нагрева материала получают путем сжигания пропан-бутана или природного газа в кислороде. Мундштук имеет сложную конструкцию. В мундштуке отверстия расположены на боковой поверхности в количестве 52 шт. В итоге мы получаем мощное пламя, направленное в сторону под 90 градусов. Для удобства вращения горелки в ее конструкции предусмотрена боковая рукоятка, которая свободно перемещается по наконечнику.
Основные задачи, решаемые с помощью горелки «Ротор»:
— нагрев внутренних поверхностей;
— предварительный нагрев внутренней поверхности перед сваркой;
— нагрев сопрягаемой детали (охватывающей) при горячей посадке;
— нагрев труб с внутренней поверхности для гибки;
— наплавление (напыление) материала на поверхность восстанавливаемой детали;
— наплавление (напыление) материала с большей износостойкостью на рабочую поверхность детали для повышения ее долговечности;
— расплавление защитного слоя при нанесении его на поверхность детали (конструкции), для защиты ее от износа, коррозии, эрозии и др.
Тепловой напор «Ротор» превышает в несколько раз аналогичный показатель стандартных горелок.
Технические характеристики:
|
Давление газов на входе в горелку, МПа |
|
|
кислород |
0,6-1,0 |
|
пропанобутановая смесь |
0,15-0,25 |
|
природный газ |
|
|
Расход газов м3/ч |
|
|
кислород |
4,5-6,0 |
|
пропанобутановая смесь |
1,5-2,0 |
|
природный газ |
|
|
Температура пламени в средней зоне, 0С |
|
|
Пропанобутановой смеси |
2500 |
|
природного газа |
2400 |
|
ацетилен |
- |
|
Масса горелки, кг |
1,4 |
|
Габаритные размеры, не более, мм |
690х160х70 |
Эксплуатация при температуре окружающего воздуха:
от минус 40 до плюс 40° С – при работе на природном газе;
от минус 20 до плюс 40° С – при работе на пропан-бутане.
