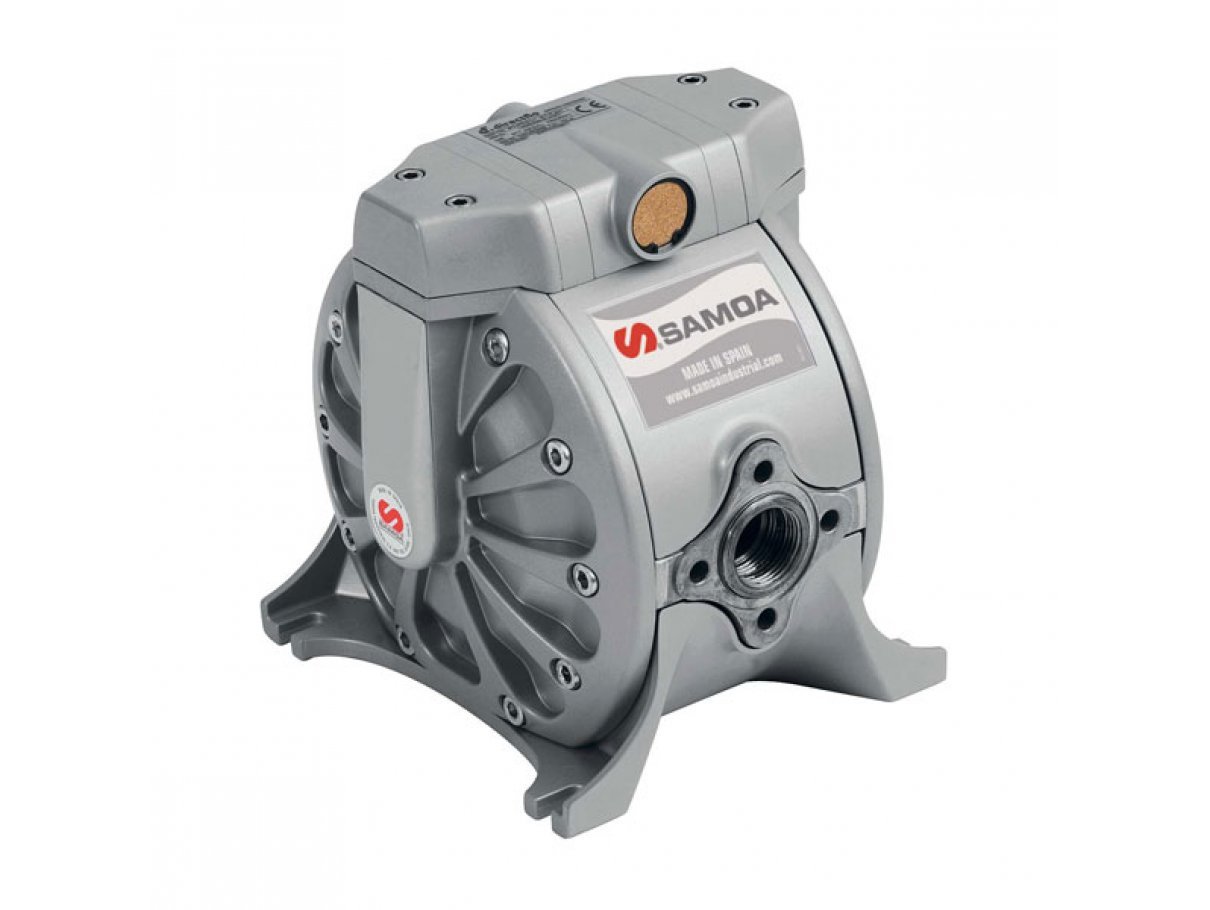

Мембранный пневмонасос Samoa DF100 DIAPHRAGM PUMP артикул 551010 предназначен для перекачки ГСМ, отработанного масла, технических жидкостей всех типов, а также для применения в раздаточных установках. Перекачка осуществляется методом возвратно-поступательного вытесняющего действия с пневматическим управлением.
Аппарат оснащен двумя мембранами, расположенными по центру камер и отделяющими сжатый воздух (сухая сторона) от рабочей жидкости (мокрая сторона). Вал осуществляет движение одной мембраны к другой мембране. Клапан (пневмодвигатель) поочередно направляет воздух из одной камеры в другую, таким образом создается возвратно-поступательное движение мембраны. Во время каждого хода рабочая жидкость нагнетается одной из мембран, а другая мембрана всасывает новую жидкость в расширяющуюся камеру. Обратные клапаны, расположенные на стороне нагнетания (2 шт.) и на стороне всасывания (2 шт.), контролируют и направляют поток жидкости.
Технические характеристики пневмонасоса Samoa DF100 DIAPHRAGM PUMP 551010:
• тип – пневматический;
• тип перекачиваемой жидкости – ГСМ, техн. жидкости, вода;
• диапазон рабочего давления, бар – 3-7;
• коэффициент сжатия: 1:1;
• производительность, л/мин – 100
• подача за ход, л/цикл – 0,35;
• максимальный размер твердых частиц, мм – 4;
• соединение на входе воздуха, дюймы – 3/8;
• соединение на входе продукта, дюймы – 1;
• соединение на выходе продукта, дюймы – 1;
• материал смачиваемых частей – алюминий;
• шарики клапанов и мембраны выполнены из хайтрела;
• габариты, мм – 216х189х227;
• масса, кг – 7,2;
• габариты в упаковке, мм – 260x270x275;
• масса в упаковке, кг – 8,16.
| Характеристики | |
| Воздушное подсоединение, дюймы | 3/8 |
| Габариты, мм | 216х189х227 |
| Диаметр входа, дюймы | 1 |
| Диаметр выхода, дюймы | 1 |
| Коэффициент сжатия насоса | 1:1 |
| Масса, кг | 7,2 |
| Модульный | да |
| Подача за ход, л/цикл | 0,35 |
| Производительность, л/мин | 100 |
| Рабочее давление, бар | 3-7 |
| Тип насоса | пневматический мембранный |
