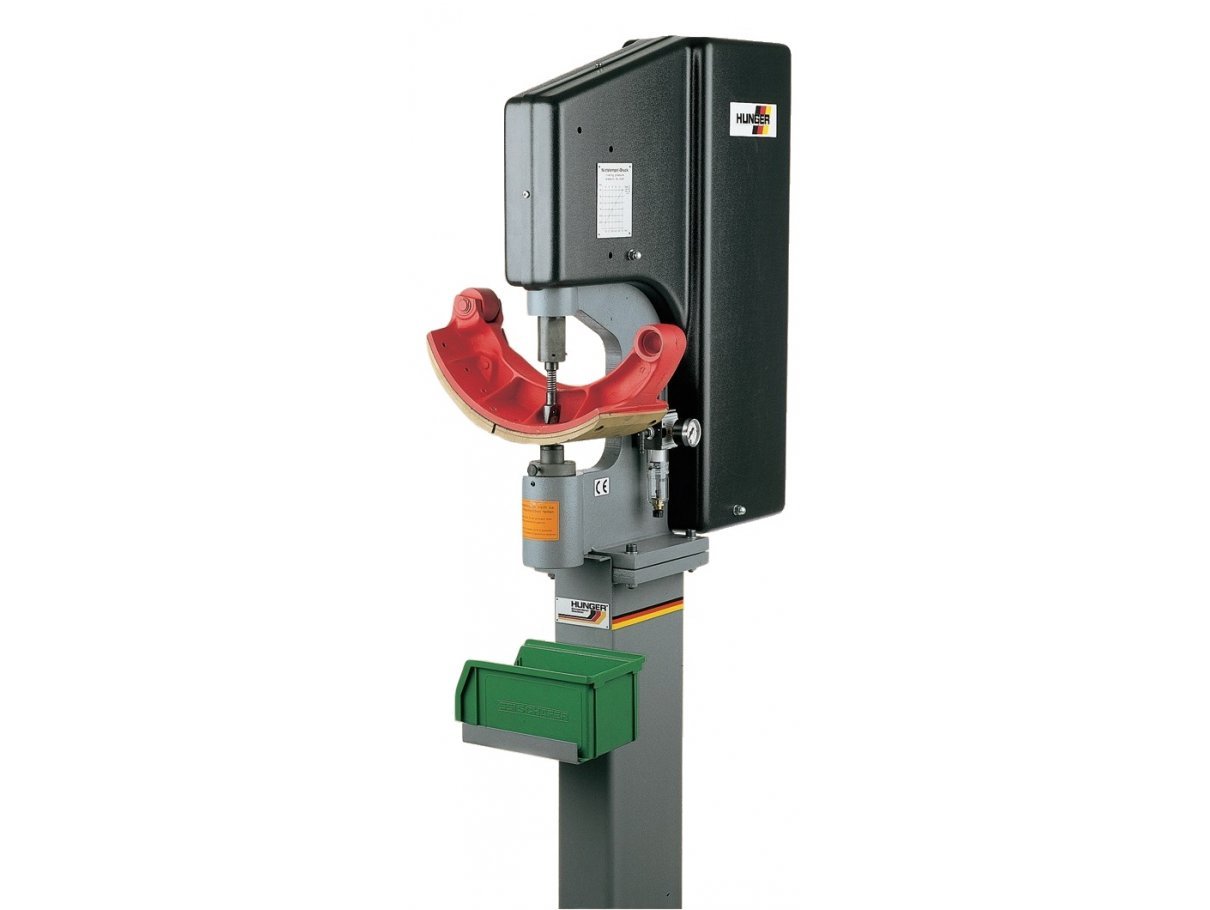

N333 Пневматический клепальный стенд
N333 является надежным и точным стендом, который особенно востребован для быстрого и безопасного обслуживания тормозных систем грузовых автомобилей.
При использовании N333, быстрая и правильная клепка и расклепка накладок тормозных колодок становится легкой и комфортабельной работой.
Стенд создает максимальное клепальное усилие 50000 Н при рабочем давлении сжатого воздуха 9 бар.
Прикладываемая нагрузка может без ограничений изменяться в зависимости от диаметра заклепки и считываться непосредственно с манометра. Это обеспечивает безупречный результат.
Ход штока в 50 мм гарантирует безаварийную работу даже при затрудненном доступе.
Скорость движения поршня 1,65 м/мин, что обеспечивает высокую производительность.
Быстросъемный патрон обеспечивает простую и быструю замену инструмента.
Для установки стенда в рабочей зоне мастерской, в качестве дополнительной опции, может быть предложено специальное основание.
Стенд может комплектоваться рабочим инструментом под заклепки 3, 4, 5, 6, 8, 10 мм. Клепальные пуансоны могут быть как с подпружиненной головкой, что существенно облегчает процесс клепки, так и с обыкновенной.
Технические характеристики
- Привод - пневматический
- Макс. допустимое давление воздуха 9 бар
- Бесступенчато регулируемое рабочее давление 1-9 бар
- Макс. усилие клепки прибл. 50.000 Н при 8 бар
- Ход штока 50 мм
- Скорость движения штока 1,65 м/мин
- Расход воздуха при 5 циклов/мин около 123 л
- Установочное отверстие под инструмент 20 мм диам.
- Размеры обрабатываемых колодок:
- Максимальная ширина колодок 300 мм
- Макс. высота ребер сдвоенных колодок 55 мм
Габаритные размеры и вес
Базовый стенд L x W x H - 180x575x775 мм
Требуемая площадь для установки + рабочая зона 1,0 x 1,0 м2
Вес машины, включая стандартные принадлежности и упаковку 85 кг
Аксессуары
332.15.520.00 - Основание для стенда
332.16.011.00 - Инструмент для клепки-расклепки 5/6/8 мм; подпружиненный клепальный пуансон.
332.16.110.00 - Инструмент для клепки и расклепки 10 мм; подпружиненный клепальный пуансон.
332.16.021.00 - Инструмент для клепки-расклепки 5/6/8 мм; обычный клепальный пуансон.
332.16.051.00 - Инструмент для клепки-расклепки 3/4/5/6/8/10 мм; обычный клепальный пуансон.
332.16.061.00 - Инструмент для клепки-расклепки 4/5/6/8/10 мм; подпружиненный клепальный пуансон.
332.16.081.00 - Инструмент для клепки-расклепки 4/5/6/8 мм; подпружиненный клепальный пуансон.
332.16.800.00 - Инструмент клепальный 6 мм для Scania
332.16.441.00 - Опора задняя 3-10 мм, (короткая 15 мм) для RVI/Scania
| Характеристики | |
| Габариты, мм | 180х575х775 |
| Диаметр заклёпок, мм | 3-10 |
| Максимальное усилие, т | 5 |
| Масса, кг | 85 |
| Рабочее давление воздуха, бар | 1-9 |
| Ход штока, мм | 50 |
