Редукторы баллонные двухступенчатые предназначены для понижения давления газа, поступающего из баллона, и автоматического поддержания заданного рабочего давления постоянным.
Редукторы выпускаются для газов:
кислорода - БКД-25,
ацетилена - БАД-5,
метана –БМД-5.
Редукторы являются редукторами общего применения для всех видов газопламенной обработки, а также, по заказу потребителя, для других целей, в том числе для медицинского оборудования.
Редукторы изготавливается по ГОСТ 13861.
Для редукторов устанавливается вид климатического исполнения УХЛ по ГОСТ 15150, но для работы в интервале температур от минус 25о до плюс 50о С.
Редукторы имеют сертификат соответствия системы сертификации ГОСТ Р.
Возможно изготовление редуктора в исполнениях с двумя последовательно соединенными редукторами или в однокорпусном исполнении.
Пример условного обозначения редуктора БКД-25 в однокорпусном исполнении при заказе: «Редуктор баллонный двухступенчатый БКД-25 УХЛ заводской код изделия 007011».
|
|
БКД-25 (исп.03) |
БАД-5 (исп.03) |

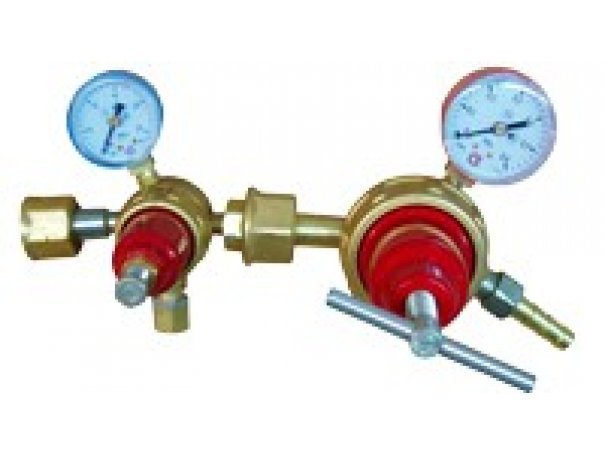

БМД-5 (исп.03) |
|
Заводской код изделия |
007011 |
007111 |
007211 |
|
Исполнение |
двухкорпусное |
||
|
Наибольшая пропускная способность, м3/ч |
25 |
5 |
5 |
|
Наибольшее давление газа на входе, МПа (кгс/см2) |
20 (200) |
2,5 (25) |
20 (200) |
|
Наибольшее рабочее давление газа, МПа (кгс/см2) |
0,8 (8,0) |
0,15 (1,5) |
0,3 (3,0) |
|
Габаритные размеры, мм, не более |
280х135х155 |
370х135х155 |
280х135х155 |
|
Масса, кг, не более |
2,15 |
2,4 |
2,4 |
