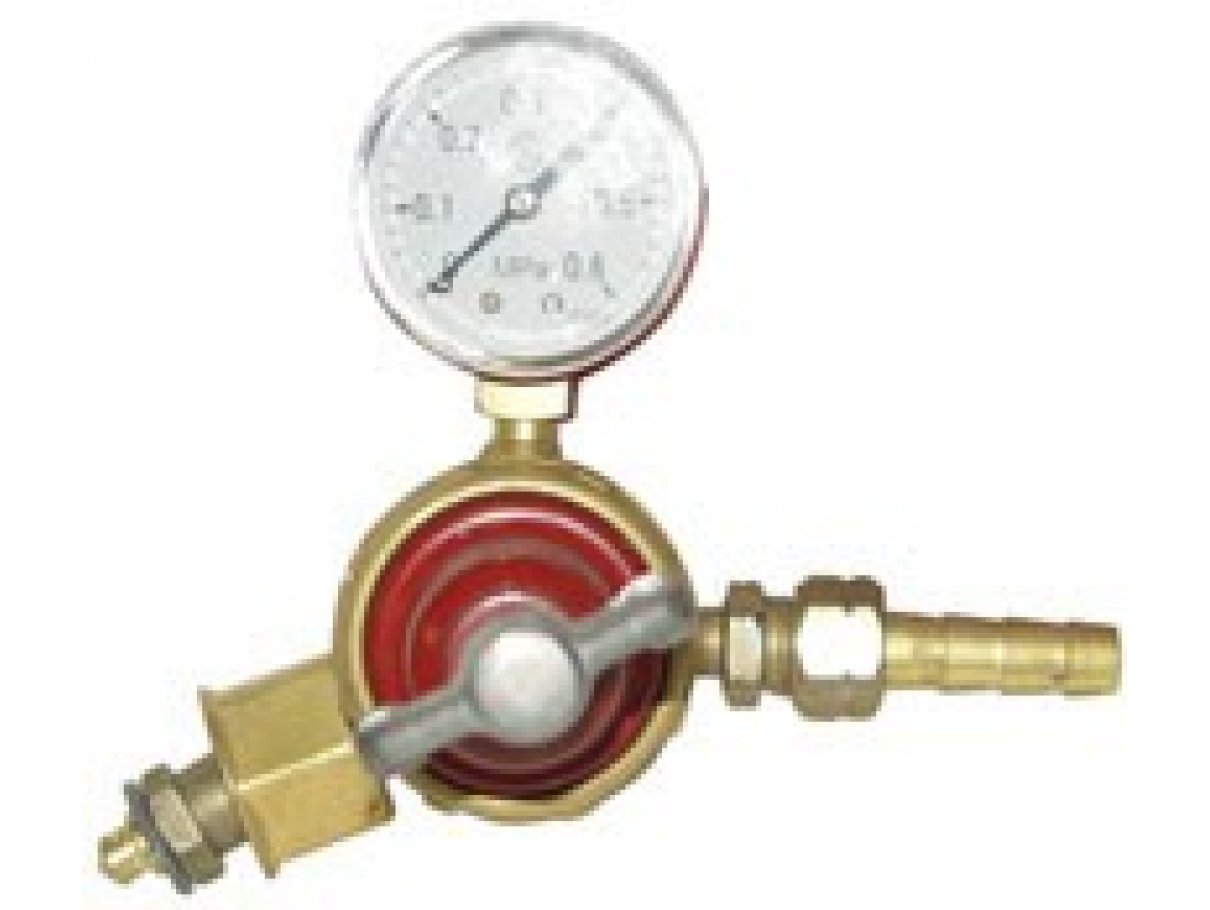

Редукторы баллонные газовые одноступенчатые предназначены для понижения давления газа, поступающего из баллона, и автоматического поддержания заданного рабочего давления постоянным при газопламенной обработке.
Редукторы БПО-5-4, БПО-5МГ являются редукторами общего применения для всех видов газопламенной обработки.
Редукторы выпускаются для газов:
пропана – БПО-5-4, БПО-5МГ;
Редукторы БПО-5-4, БПО-5МГ комплектуются одним манометром, контролирующим рабочее давление.
Редукторы ОКП 36 4571 изготавливаются по ГОСТ 13861, ТУ 3645-026-00220531-95 и ТУ 3645-032-00220531-97.
Для редукторов устанавливается вид климатического исполнения УХЛ по
ГОСТ 15150, но для работы в интервале температур от минус 25о до плюс 50о С, а для пропановых редукторов - от минус 15о до плюс 45о С.
Пример условного обозначения редуктора БПО-5-4 при заказе:
«Редуктор баллонный кислородный одноступенчатый БПО-5-4 УХЛ2».
По согласованию с потребителем возможно изготовление редукторов с другими присоединительными размерами, а также для работы с другими не агрессивными газами.
|
Наименование параметров |
БПО-5-4 |
БПО-5МГ |
БПО-5 «мини» |
|
Наибольшая пропускная способность, м3/ч |
5 |
5 |
5 |
|
Наибольшее давление газа на входе, МПа (кгс/см2) |
2,5 (25) |
2,5 (25) |
2,5 (25) |
|
Наибольшее рабочее давление газа, МПа (кгс/см2) |
0,3 (3) |
0,3 (3) |
0,3 (3,0) |
|
Габаритные размеры, мм, не более |
170х170х155 |
170х150х140 |
150х140х120 |
|
Масса, кг, не более |
1,6 |
1,0 |
0,65 |
|
Материал уплотнительного элемента |
Клапан – резина В-14; Мембрана - резинотканевая, толщина 1 мм |
|
Особенности конструкции |
1 Двойная фильтрация газа 2 Возможность установки на выходе редуктора предохранительных защитных устройств: обратного клапана или пламегасителя 3 Возможность установки на входе редуктора узла фильтра повышенной пропускной способности |
