Редукторы выпускаются для газов:
РВ-90 - сжатый воздух;
РК-70 – кислород.
Редукторы могут использоваться для работы на неагрессивных газах: воздухе, аргоне, азоте, гелии.

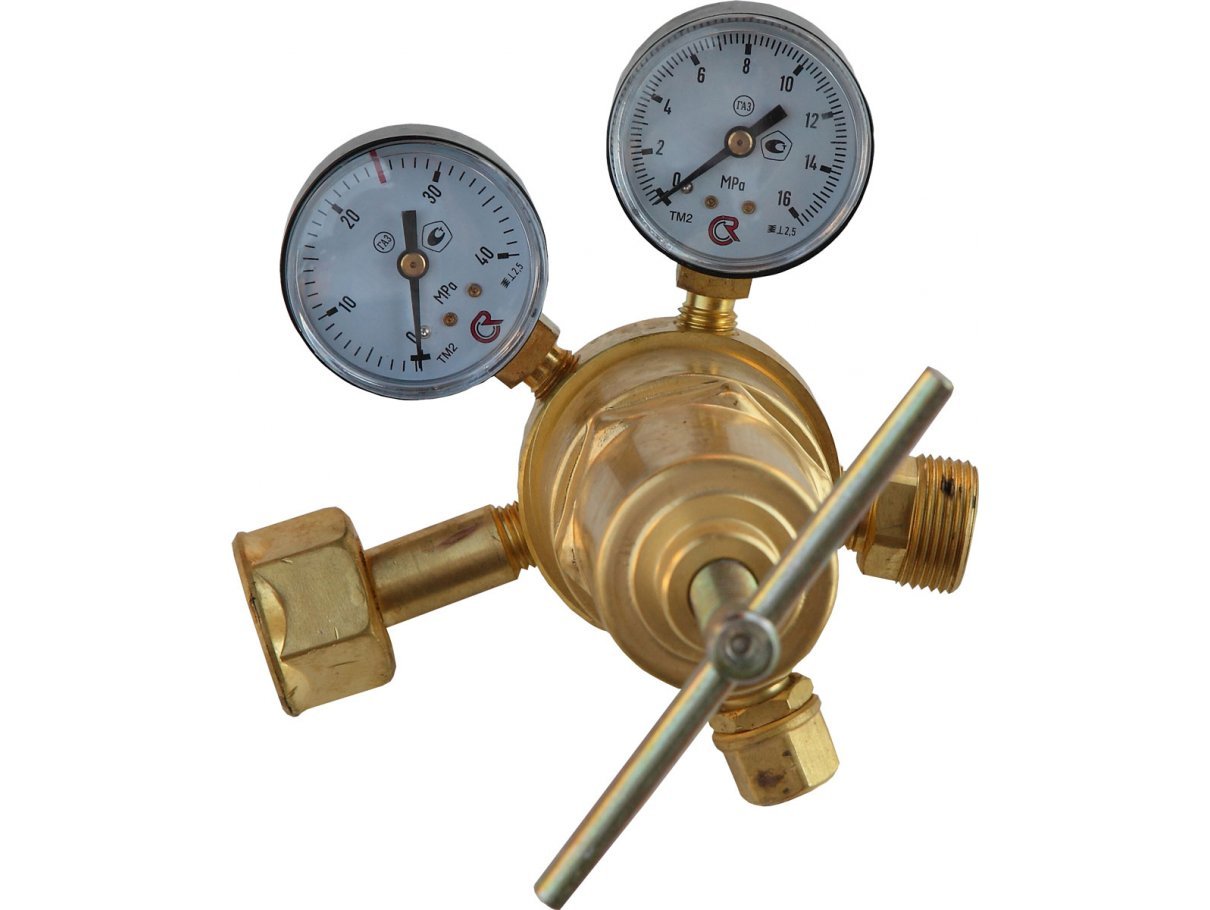

На редукторах установлены два манометра, контролирующие давление на входе и в камере рабочего давления.
Рекомендуем оснащать редукторы вынесенным фильтром.
Редукторы изготавливаются видов климатического исполнения УХЛ3 и Т3 по ГОСТ 15150, но для работы в интервале температур от минус 300 до плюс 500 С.
Пример условного обозначения редуктора РВ-90 при заказе:
«Редуктор высокого давления воздушный РВ-90».
|
Наименование параметров |
РВ-90 |
РК-70 |
||||
|
|
исп.03 |
исп.04 |
||||
|
|
012911 |
012921 |
012981 |
013011 |
||
|
Изделие изготовлено в соответствии с |
ГОСТ 13861 , ТУ 26-05-122-88 |
|||||
|
Наибольшая пропускная способность при наибольшем рабочем давлении, м3/ч |
155 |
100 |
||||
|
Наибольшее давление газа на входе в редуктор, МПа (кгс/см2) |
25 (250) |
20 (200) |
||||
|
Наибольшее рабочее давление, МПа (кгс/см2) |
9(90) |
7 (70) |
||||
|
Наличие предохранительного клапана |
имеется |
|||||
|
Габаритные размеры, мм, не более |
145х165х190 |
|||||
|
Масса, кг не более |
2,2 |
|||||
|
Присоединительные размеры: |
|
|||||
|
на входе- гайка накидная с внутренней резьбой |
СП24,32-14 ниток на 1" |
G ¾-В ГОСТ 6357 |
||||
|
на выходе – штуцер с наружной резьбой, ниппелем и гайкой накидной |
М16х1,5 ГОСТ 24705 |
G ¾-В ГОСТ 6357 |
М16х1,5 ГОСТ 24705 |
|||
