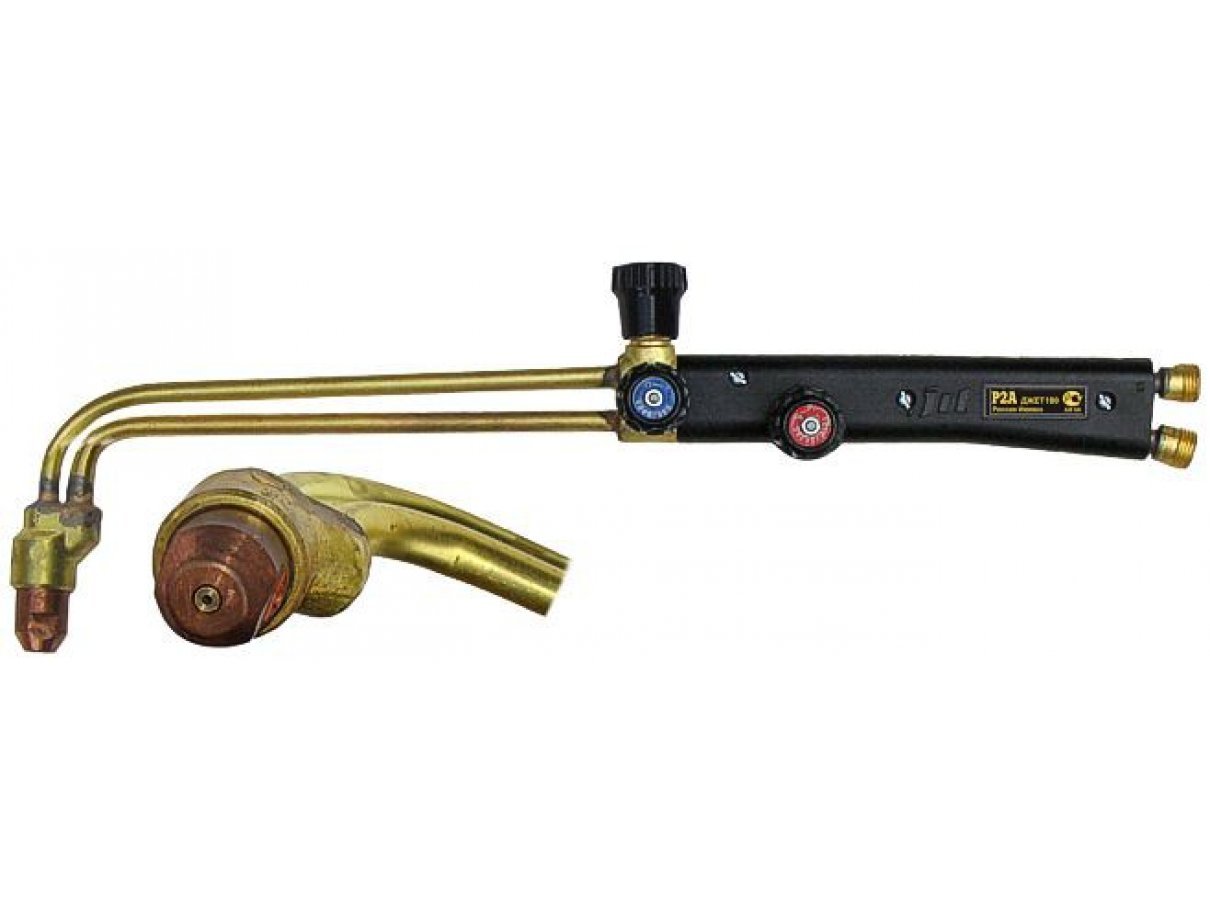

Резак предназначен для ручной разделительной кислородной резки низкоуглеродистых и низколегированных сталей с применением в качестве горючего ацетилена, пропан-бутана, природного газа и кислорода чистотой не ниже 99,7 % по ГОСТ 5583.
|
Характеристика |
Величина |
|||
|
Внутренний мундштук |
2 |
3 |
4 |
|
|
Наружный мундштук |
1А,1П |
1А,1П |
1А,1П |
|
|
Толщина реза стали, мм |
до 50 |
до 100 |
50-150 |
|
|
Давление, МПа: |
||||
|
Кислорода |
0,6 |
1,0 |
1,0 |
|
|
Ацетилена |
0,01-0,1 |
|||
|
Пропан-бутана |
0,02-0,15 |
|||
|
Расход газа, м3/ч: |
||||
|
Кислорода режущего |
6,80 |
14,00 |
24,00 |
|
|
Кислорода в подогревающем пламени: |
ацетилена |
0,85 |
0,95 |
1,05 |
|
пропан-бутана или природного газа |
1,8 |
2,3 |
2,3 |
|
|
Ацетилена |
0,65 |
0,75 |
0,90 |
|
|
Пропан-бутана |
0,70 |
0,95 |
0,95 |
|
|
Природного газа |
0,80 |
1,05 |
1,05 |
|
|
Масса резака, кг |
0,75 |
|||
|
Габаритные размеры, мм |
465х165х55 |
|||
"
