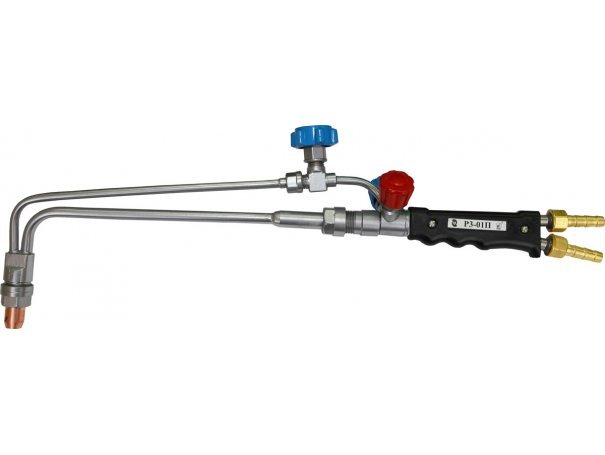

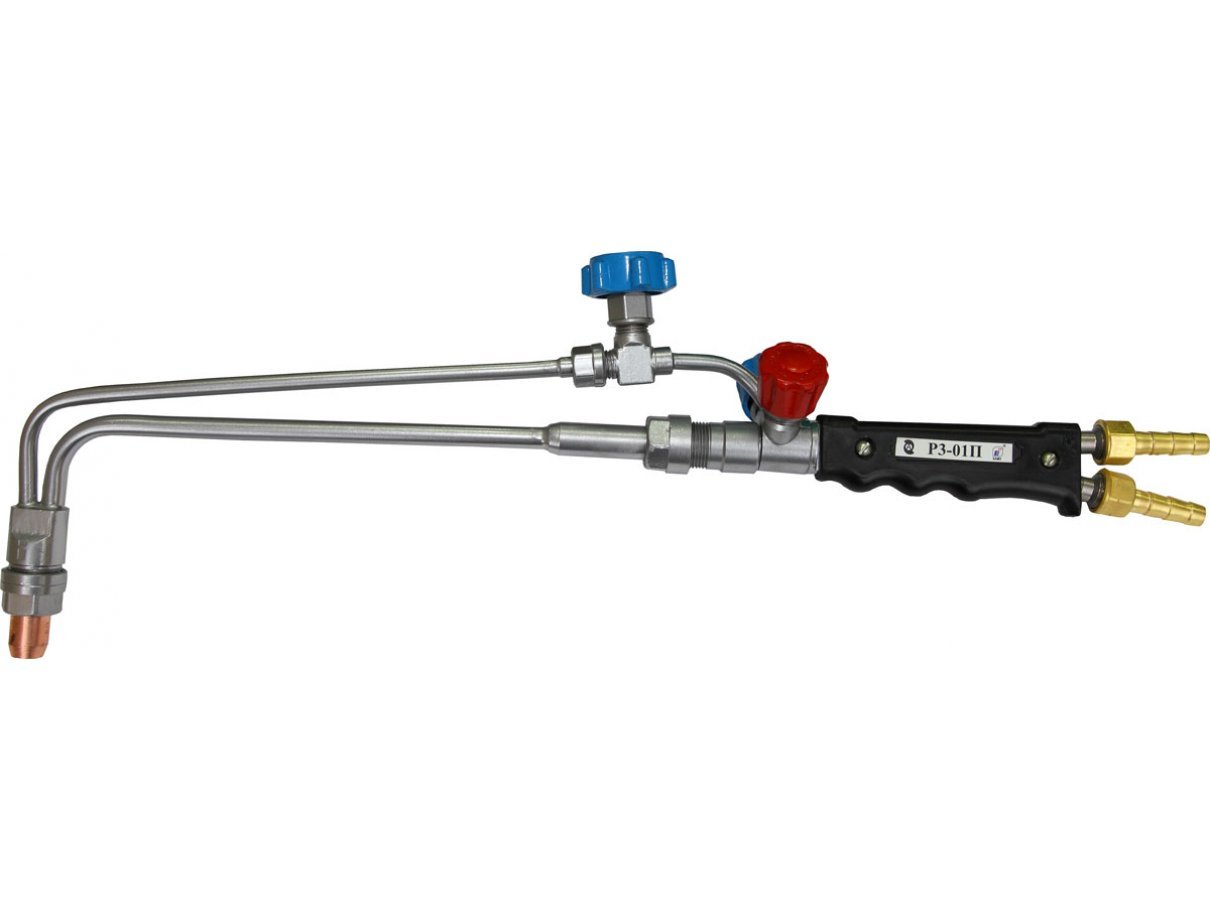

Резак ручной для резки стали Р3-01 П предназначен для ручной газокислородной разделительной резки (раскроя) листового и сортового металла из нелигированных и низколегированных сталей толщиной до 300 мм с использованием для подогревающего пламени смеси кислорода с пропан-бутаном или природным газом.
Изделия имеют декларацию соответствия требованиям ТР ТС о безопасности машин и оборудования.
Резаки Р3-01 П 36 4522 изготавливаются по ТУ 304-20-14-91.
Резаки Р3-01 П изготавливаются видов климатического исполнения УХЛ1 или Т1 по ГОСТ 15150, но для работы в интервале температур окружающей среды от минус 15 С до плюс 45 С.
Пример условного обозначения резака Р3-01 для работы на пропане при заказе:
«Комплект резака Р3-01 П. УХЛ1».
|
Наименование параметра |
Р1-01 |
Р2-01 |
Р2-01П (удлин) |
Р3-01 |
|
Толщина разрезаемой стали, мм |
3-100 |
3-200 |
3-300 |
|
|
Давление газа, МПа (кгс/см2), не более кислорода
горючего газа |
0,25-0,5 (2,5-5) 0,003-0,12 (0,03-1,2) |
0,25-0,75 (2,5-7,5) 0,003-0,12 (0,03-1,2) |
0,25-1,0 (2,5-10) 0,02-0,15 (0,2-1,5) |
|
|
Расход газа, м3/ч, не более кислорода |
10 |
21 |
33,2 |
|
|
ацетилена |
0,7 |
1,2 |
- |
- |
|
пропана природного газа |
0,42 1,0 |
0,6 1,5 |
0,83 1,86 |
|
|
Габаритные размеры, мм, не более |
500х140х75 |
580х150 х75 |
1100х140х75 |
580х160х75 |
|
Масса, кг, не более |
1,0 |
1,3 |
1,5 |
1,3 |
