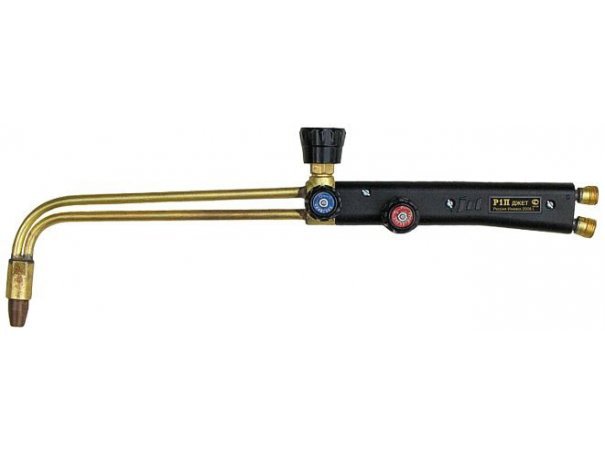

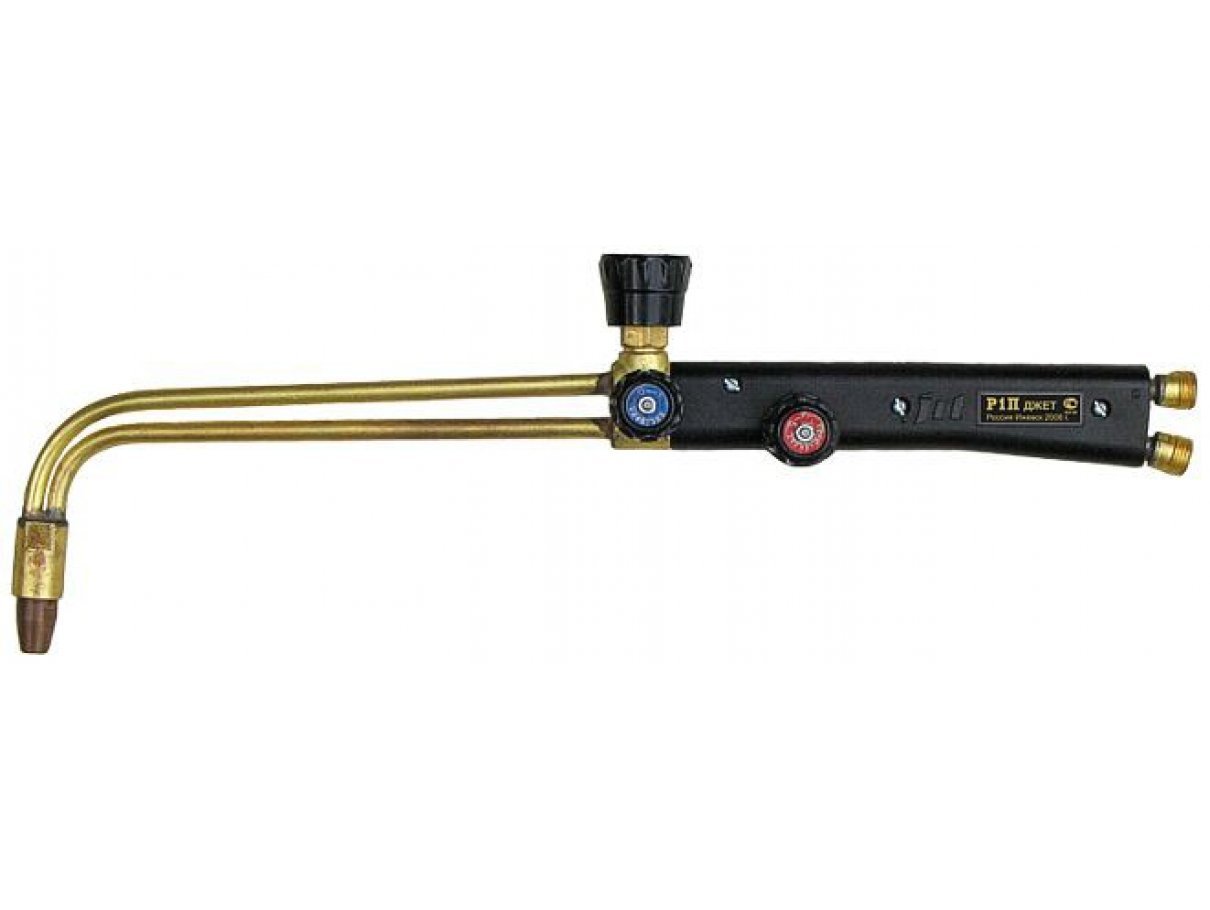

Резак для ручной резки углеродистых и низколегированных сталей. Толщина реза от 3 до 25 мм.
В скобках к названию указаны номера (величина) сменных мундштуков входящих в комплект (условный проход рукавов Ду9 или по заказу Ду6).
Резаки Р1П предназначены для ручной разделительной кислородной резки низкоуглеродистых и низколегированных сталей с применением в качестве горючего пропан-бутана и кислорода чистотой не ниже 99,7 % по ГОСТ 5583.
|
Характеристика |
Величина |
||||||
|
Внутренний мундштук |
0;(0П) |
1;(1П) |
2;(2П) |
3;(3П) |
|||
|
Наружный мундштук |
1А; 1П; (1П) |
||||||
|
Толщина реза стали, мм |
3-8 |
5-25 |
до 50 |
до 100 |
|||
|
Давление, МПа: |
|||||||
|
Кислорода |
0,3 |
0,4 |
0,6 |
1,0 |
|||
|
Ацетилена |
0,01-0,1 |
||||||
|
Пропан-бутана |
0,02-0,15 |
||||||
|
Расход газа, м3/ч: |
|||||||
|
Кислорода режущего |
1,30 |
3,20 |
6,80 |
14,00 |
|||
|
Кислорода в подогревающем пламени: |
Ацетилена |
0,60 |
0,70 |
0,85 |
0,95 |
||
|
Пропан-бутана |
1,25 |
1,50 |
1,80 |
2,30 |
|||
|
Ацетилена |
0,40 |
0,50 |
0,65 |
0,75 |
|||
|
Пропан-бутана |
0,50 |
0,60 |
0,70 |
0,95 |
|||
*Габаритно-массовые характеристики указаны при соответствующей длине резака. Резаки изготавливаются климатического исполнения У, ХЛ категории размещения 1 по ГОСТ 15150, для эксплуатации при температуре окружающего воздуха: от минус 20 до плюс 40оС — при работе на пропан-бутане.
