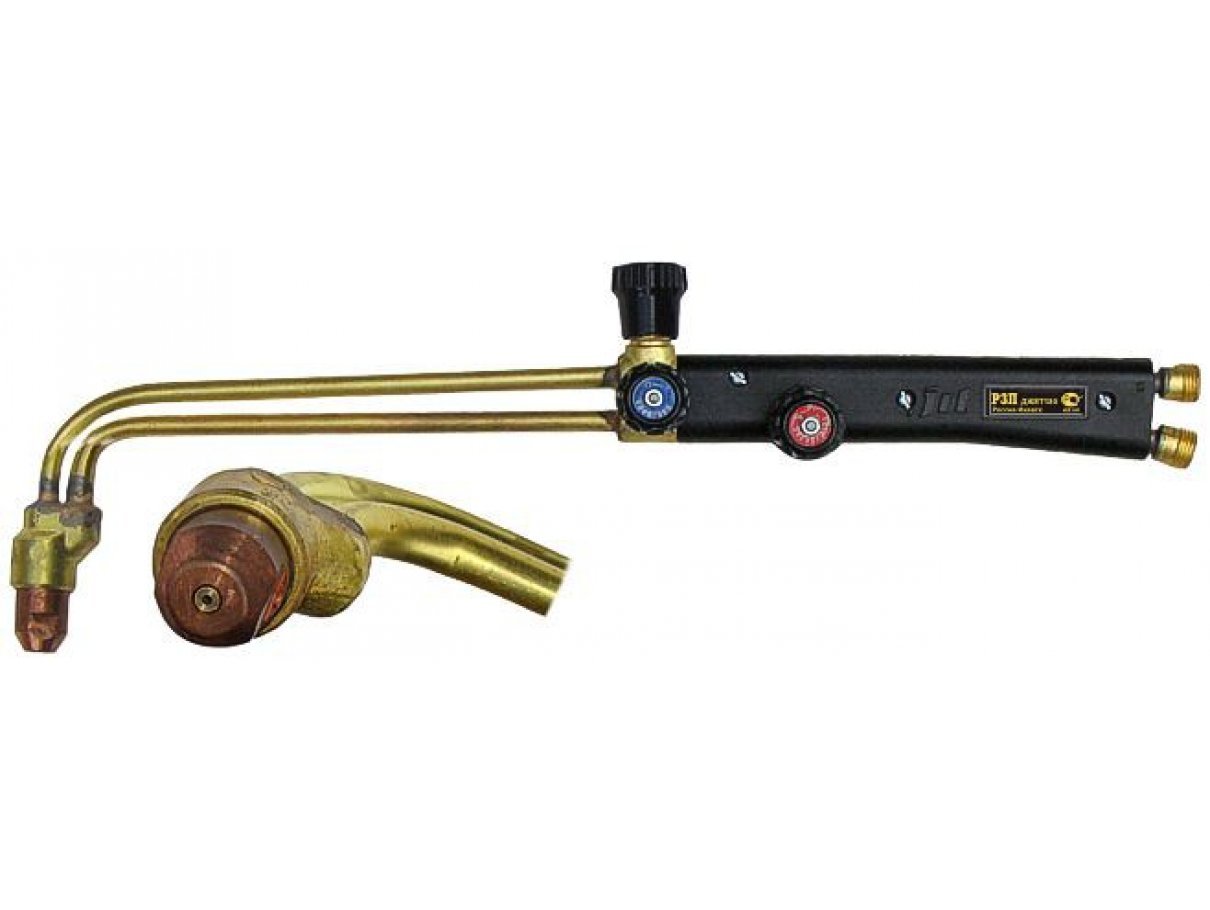

Резак предназначен для ручной разделительной кислородной резки низкоуглеродистых и низколегированных сталей с применением в качестве горючего ацетилена, пропан-бутана, природного газа и кислорода чистотой не ниже 99,7 % по ГОСТ 5583.
Отличие резака Р3П-01 от Р3ПМ-01 заключается в замене внутреннего кольцевого мундштука на шлицевой(с буквой М).
Технические характеристики:
|
Характеристика |
Величина |
|||
|
Внутренний мундштук |
1 |
3 |
4 |
|
|
Присоединительная резьба |
М8 ГОСТ 9150 |
|||
|
Наружный мундштук |
2А/2П |
|||
|
Присоединительная резьба |
G3/8 ГОСТ 6357 |
|||
|
Толщина реза стали, мм |
до 15 |
15-50 |
50-100 |
|
|
Давление, МПа: |
||||
|
Кислорода |
3,0-3,5 |
4,0-4,2 |
4,5-5,0 |
|
|
Ацетилена |
0,01-0,1 |
|||
|
Пропан-бутана |
0,12-0,15 |
|||
|
Расход газа, м3/ч: |
||||
|
Кислорода при работе на |
ацетилене |
2,6-2,8 |
5,4-5,8 |
8,6-10,2 |
|
пропан-бутана |
3,2-3,5 |
7,7-8,5 |
11,1-13,1 |
|
|
Ацетилена |
0,26 |
0,33 |
0,36 |
|
|
Пропан-бутана |
0,4 |
0,48 |
0,56 |
|
|
Масса резака, кг |
0,75 |
|||
|
Габаритные размеры, мм |
465х165х55 |
|||
Примечания:
Указанные значения параметров установлены для условий резки при температуре плюс 20 °С;
Наружный мундштук № 2 может применяться в комплекте только с внутренним мундштуком 5.
