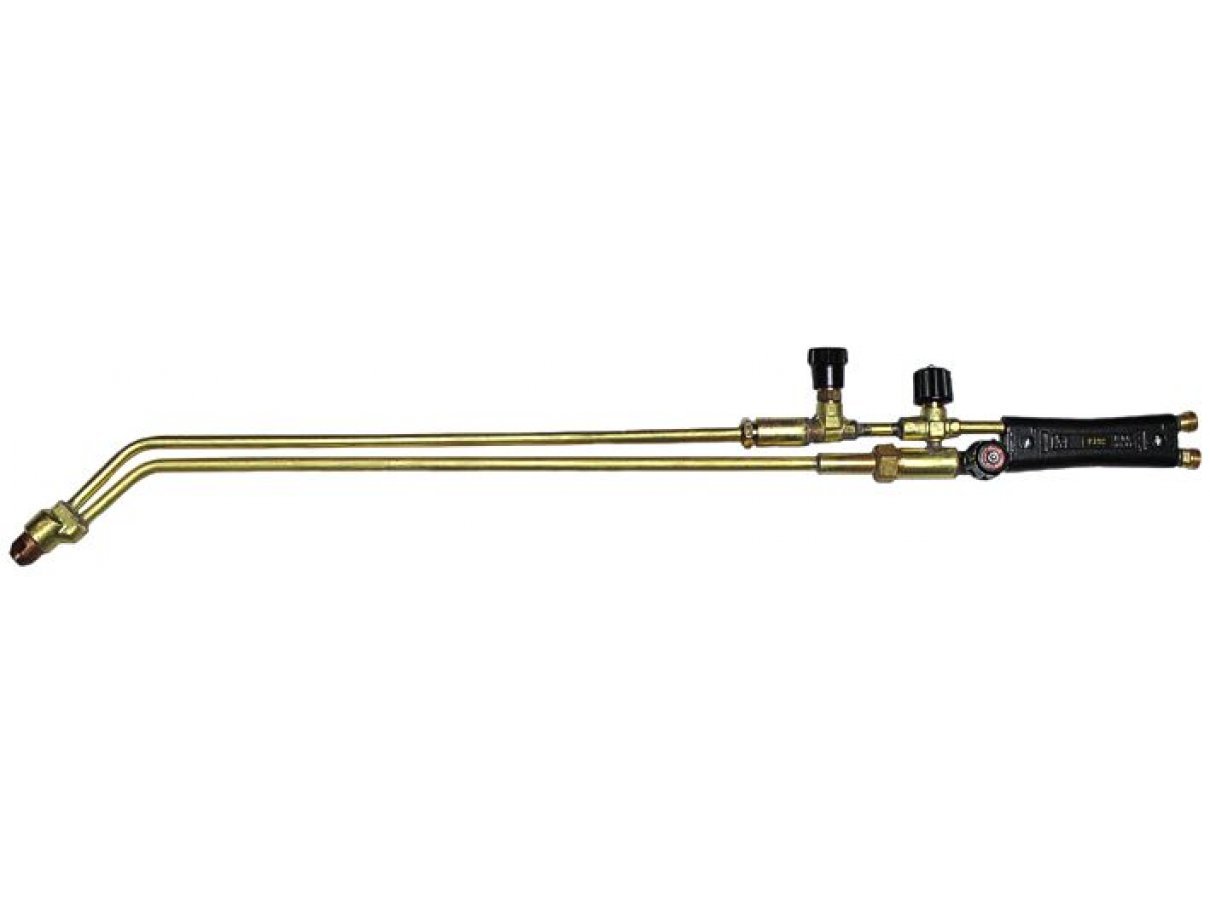

Резак предназначен для работ с повышенной тепловой нагрузкой. Для ручной резки слябов, слитков, заготовок стального литья, поковок, металлолома.
Резаки Р3ПС, Р2АС, Р3ПГС-для работ с повышенной тепловой нагрузкой. Для ручной резки слябов, слитков, заготовок стального литья, поковок, металлолома.
Применяемый горючий газ: пропан-бутан для Р3ПС, ацетилен для Р2АС, природный газ для Р3ПГС.
Условный проход рукавов, мм — dу9.
Масса резака, кг — от 1,24 до 1,35
Длина резака 810 мм. По заказу – до 1000 мм.
Серийная комплектность
Перечень применяемых мундштуков
|
Внутренний |
Толщина |
Применяемый наружный мундштук |
Применяемость |
|
0 |
3-8 |
№1П №1ПГ №1А |
Р3П, Р2А, Р3ПС, Р2АС |
|
1 |
8-15 |
Р3П, Р2А, Р3ПС, Р2АС, Р3ПГС |
|
|
2 |
15-30 |
||
|
3 |
30-50 |
||
|
4 |
50-100 |
||
|
5 |
100-200 |
№2П №2ПГ №2А |
Р3П, Р2А, Р3ПС, Р2АС, Р3ПГС |
|
6 |
200-300 |
№2П №2ПГ |
Р3П, Р3ПС, Р3ПГС |
|
7 |
300-400 |
№3П №3ПГ |
Р3ПГ, Р3ПГС |
|
8 |
400-450 |
Технические характеристики
|
Номер наружного мундштука |
1П |
2П |
|||||
|
Номер внутреннего мундштука |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
|
Толщина разрезаемой стали |
3-8 |
8-15 |
15-30 |
30-50 |
50-100 |
100-200 |
200-300 |
|
Давление кислорода на входе в резак, не более, МПа (кг/см кв.) |
0,25 (2,5) |
0,35 (3,5) |
0,40 (4,0) |
0,42 (4,2) |
0,50 (5,0) |
0,72 (7,2) |
0,10 (10) |
|
Давление пропана на входе в резак, не более, МПа (кг/см кв.) |
0,02-0,15 (0,2-1,5) |
0,06-0,15 (0,6-1,5) |
|||||
|
Расход кислорода, не более, м куб./час |
1,25 |
1,50 |
1,80 |
1,80 |
2,30 |
2,50 |
3,20 |
|
Расход пропана, не более, м куб./час |
0,33 |
0,40 |
0,47 |
0,49 |
0,60 |
|
|
