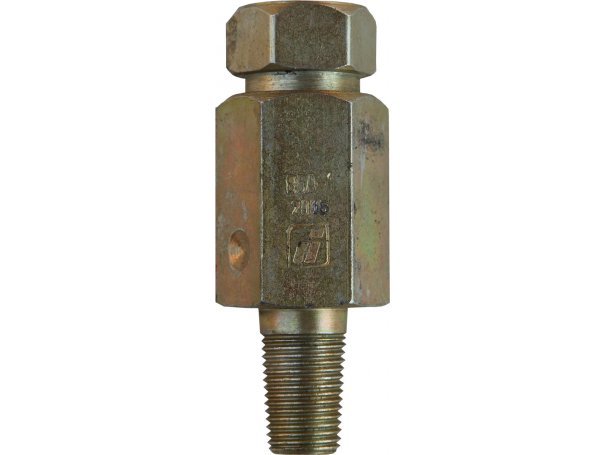

Вентиль баллонный ацетиленовый мембранный является запорным устройством баллона среднего или малого объема по ГОСТ 949 для растворенного ацетилена при наполнении, хранении и отборе.
Вентили изготавливаются в двух исполнениях:
- ВБА-1 для установки на баллоны среднего объема;
- ВБА-1 исп. 03 для установки на баллоны малого объема.
Вентиль баллонный ацетиленовый ВБА-1 изготавливается по ТУ 26-05-527-82.
Вентиль изготавливается видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 400 С.
Пример условного обозначения вентиля ВБА-1 при заказе:
«Вентиль баллонный ацетиленовый ВБА-1».
|
Наименование параметров |
ВБА-1 |
ВБА-1 исп.03 |
|
Заводской код изделия |
170991 |
170981 |
|
Диаметр условного прохода, Ду, не менее |
4,0 |
|
|
Рабочее давление, наибольшее, МПа(кгс/см2) |
3,5 (35) |
|
|
Наибольшие допустимые потери ацетилена, м3/ч |
0,000061 |
|
|
Габаритные размеры, мм, не более |
110х45х45 |
|
|
Масса, кг не более |
0,65 |
|
|
Присоединительные размеры: |
|
|
|
на входе - наружная коническая резьба для установки на баллон ГОСТ 9909 |
W 30,3 |
W 19,2 |
|
на выходе – расточка под штуцер с хомутом |
Ø10хØ20х5,5 |
|
