Корпус вентиля изготавливают из латуни ЛЦ40 ГОСТ 17711. Вентиль обезжирен для работы с кислородом. На ходовую резьбу вентиля нанесена кислородостойкая смазка ВНИИНП-282 ТУ 38.1011261-89. Применение другой смазки категорически запрещается!
Вентиль отличается высокой износостойкостью (наработка на отказ 3000циклов). Это объясняется тем, что клапан прижимается к седлу без вращения, т.к. шток с клапаном «развязаны».
Вентиль работает в интервале температуры окружающей среды от — 400С до + 500С.
Для надёжного запирания вентиля достаточны минимальные усилия на маховике. При ресурсных испытаниях достичь потери герметичности не удалось, несмотря на превышение в 1,5 раза требуемого количества циклов «откр-закр».
Простота ремонта – ещё одна сильная сторона вентиля ВК-97.
Устройство вентиля ВК-97 представлено на рисунках 1-3.
Вентиль баллонный серии ВК-97 предназначен для установки на кислородные баллоны емкостью 5-50л с рабочим давлением ≤19,6 МПа (200 кгс/см2) и является запорным устройством при наполнении, хранении и расходовании кислорода. Допускается применение вентиля для установки на баллоны нейтральных (сжатый воздух, азот) и инертных (аргон, гелий) газов.
Корпус вентиля изготавливают из латуни ЛЦ40 ГОСТ 17711. Вентиль обезжирен для работы с кислородом. На ходовую резьбу вентиля нанесена кислородостойкая смазка ВНИИНП-282 ТУ 38.1011261-89. Применение другой смазки категорически запрещается!
Вентиль отличается высокой износостойкостью (наработка на отказ 3000циклов). Это объясняется тем, что клапан прижимается к седлу без вращения, т.к. шток с клапаном «развязаны».
Вентиль работает в интервале температуры окружающей среды от — 400С до + 500С.
Для надёжного запирания вентиля достаточны минимальные усилия на маховике. При ресурсных испытаниях достичь потери герметичности не удалось, несмотря на превышение в 1,5 раза требуемого количества циклов «откр-закр».
Простота ремонта – ещё одна сильная сторона вентиля ВК-97.
Устройство вентиля ВК-97 представлено на рисунках 1-3.
1 — маховик, 2 — корпус, 3 — выходной штуцер, 4 — баллонная резьба,
5 — штуцер сифонной трубки, 6 – манометр (в комплект не входит).
Вентили ВК-97 выпускаются нами в нескольких модификациях:

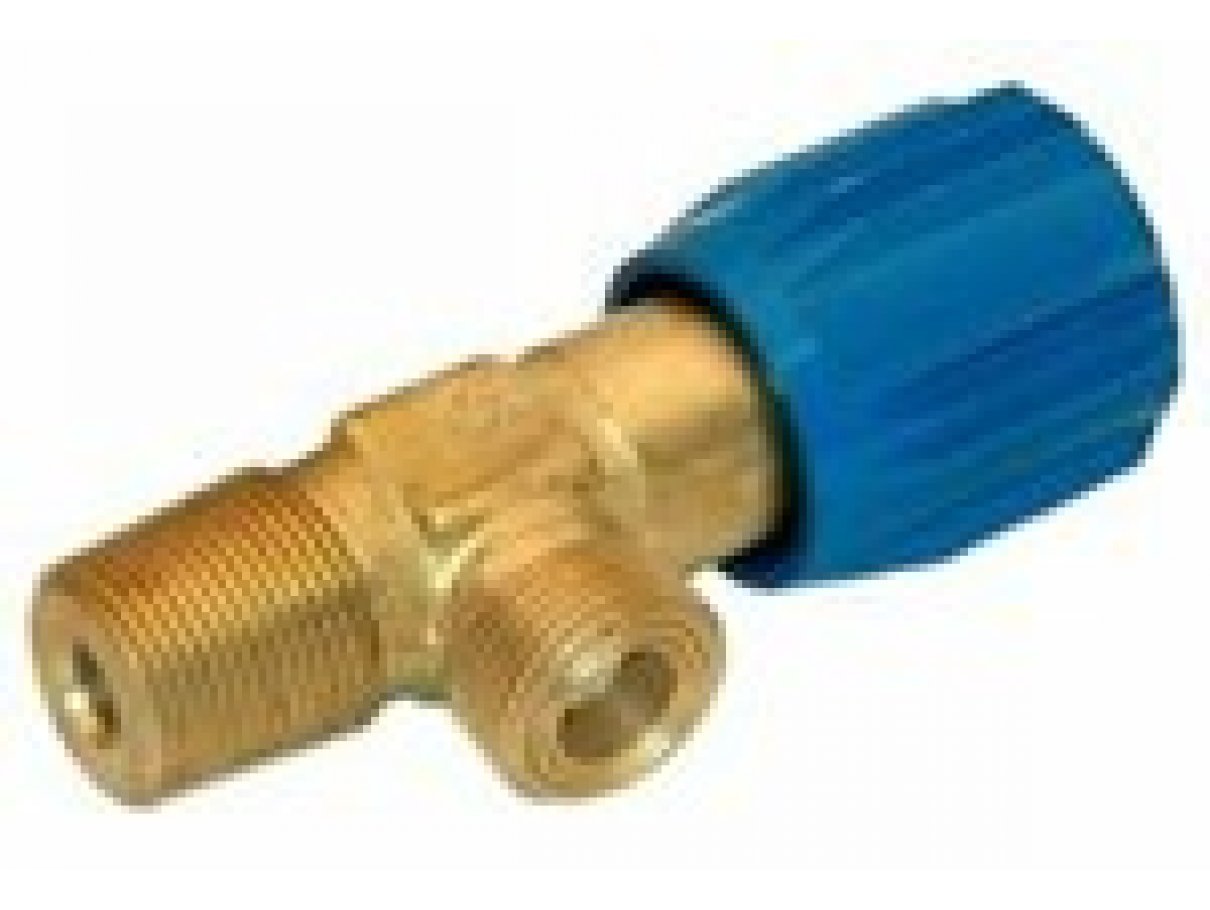

— ВК-97 (W 27,8; G ¾) – вентиль с обычной баллонной резьбой W27,8 и выходной резьбой G ¾. Вентиль устанавливается на обычные 40 л и 50 л баллоны. (Рис. 1);
— ВК-97 м (W 27,8; G ¾; М 12х1,5) – вентиль с обычной баллонной резьбой W27,8, выходной резьбой G ¾ и переходником М 12х1,5 для подключения манометра. Конструкция этого вентиля позволяет контролировать давление в баллоне, комплектовать системы автоматики. Вентиль устанавливается на обычные 40 л и 50 л баллоны. (Рис. 2);
— ВК-97см (W 27,8; G ¾) – вентиль с обычной баллонной резьбой W27,8 и выходной резьбой G ¾. Вентиль имеет дополнительный штуцер, который позволяет присоединить трубку для отбора жидкой фракции. Вентиль может быть поставлен как только со штуцером, так и с трубкой из полиэтилена низкого давления любой длины, наружный диаметр 12 мм. Вентиль устанавливается на обычные 40 л и 50 л баллоны. (Рис. 3);
— ВК-97 (W 19,2; G ¾) – вентиль с баллонной резьбой W 19,2 и выходной резьбой G ¾. Вентиль устанавливается на малолитражные 5 л и 10 л баллоны.
— ВК-97 (W 19,2; СП 21,8 прав) — вентиль с баллонной резьбой W 19,2 и выходной резьбой СП 21,8 прав. Вентиль устанавливается на малолитражные 5 л и 10 л баллоны. На вентиль может быть установлен редуктор с накидной гайкой СП21,8прав.
— ВК-97 (W 27,8; G ¾) – вентиль с обычной баллонной резьбой W27,8 и выходной резьбой G ¾. Вентиль устанавливается на обычные 40 л и 50 л баллоны. (Рис. 1);
— ВК-97 м (W 27,8; G ¾; М 12х1,5) – вентиль с обычной баллонной резьбой W27,8, выходной резьбой G ¾ и переходником М 12х1,5 для подключения манометра. Конструкция этого вентиля позволяет контролировать давление в баллоне, комплектовать системы автоматики. Вентиль устанавливается на обычные 40 л и 50 л баллоны. (Рис. 2);
— ВК-97см (W 27,8; G ¾) – вентиль с обычной баллонной резьбой W27,8 и выходной резьбой G ¾. Вентиль имеет дополнительный штуцер, который позволяет присоединить трубку для отбора жидкой фракции. Вентиль может быть поставлен как только со штуцером, так и с трубкой из полиэтилена низкого давления любой длины, наружный диаметр 12 мм. Вентиль устанавливается на обычные 40 л и 50 л баллоны. (Рис. 3);
— ВК-97 (W 19,2; G ¾) – вентиль с баллонной резьбой W 19,2 и выходной резьбой G ¾. Вентиль устанавливается на малолитражные 5 л и 10 л баллоны.
— ВК-97 (W 19,2; СП 21,8 прав) — вентиль с баллонной резьбой W 19,2 и выходной резьбой СП 21,8 прав. Вентиль устанавливается на малолитражные 5 л и 10 л баллоны. На вентиль может быть установлен редуктор с накидной гайкой СП21,8прав.
