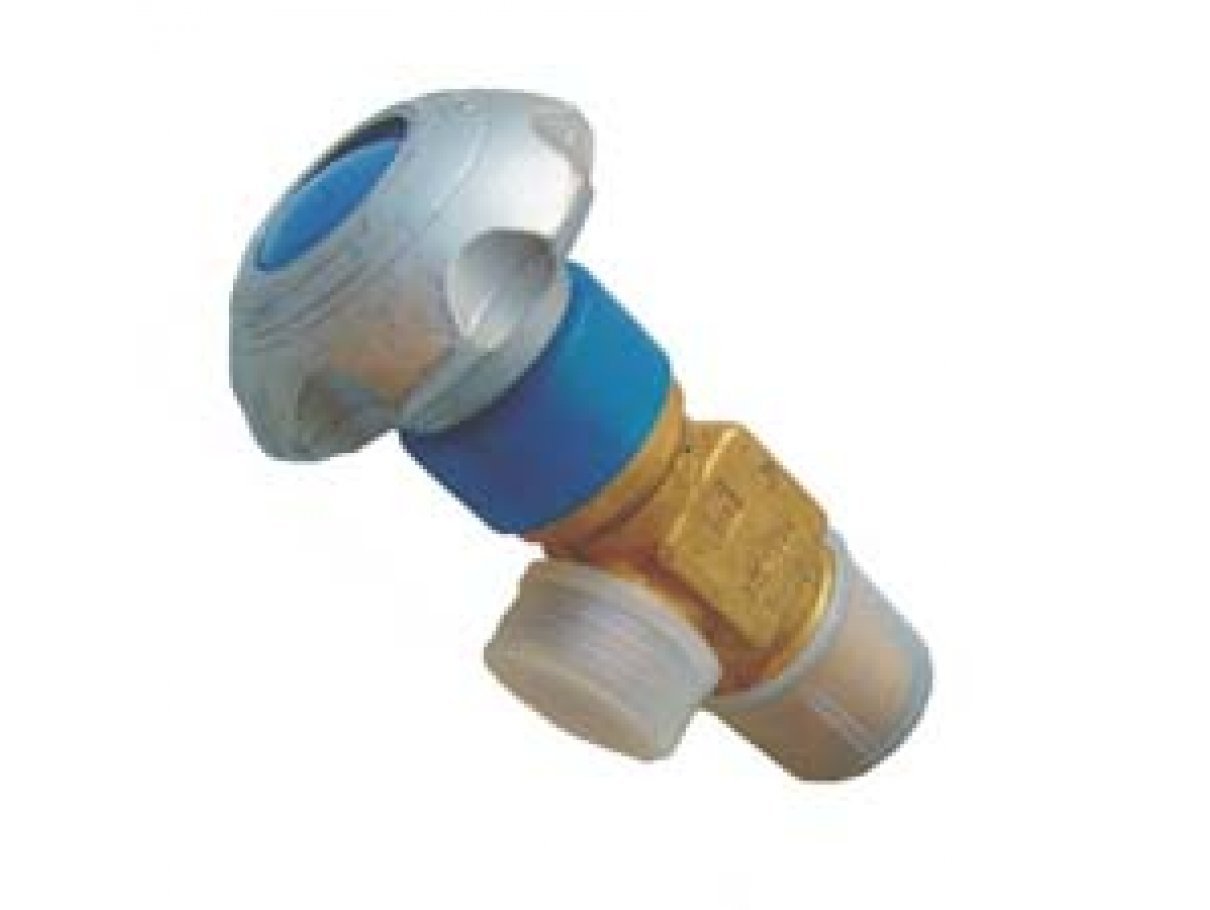

Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них кислорода.
Вентили изготавливаются в следующих исполнениях:
- ВК-99Б без разрывной предохранительной мембраны;
- ВК-99Бм с разрывной предохранительной мембраной c давлением срабатывания 300-330 кгс/см2.
Вентили могут использоваться для сжатого воздуха, азота и других неагрессивных газов.
Вентили изготавливаются по ТУ 3645-042-00220531-2002.
Вентили изготавливаются видов климатического исполнения УХЛ или Т категории 2 по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 600 С.
Пример условного обозначения вентиля ВК-99Б при заказе:
«Вентиль кислородный баллонный ВК-99Б».
|
Наименование параметров |
ВК-99Б |
|
Заводской код изделия |
3381 |
|
Диаметр условного прохода, Ду, не менее |
4 |
|
Рабочее давление, наибольшее МПа (кгс/см2) |
20 (200) |
|
Габаритные размеры, мм, не более |
60х62х120 |
|
Масса, кг не более |
0,6 |
|
Присоединительные размеры (резьбы): |
|
|
на входе – наружная коническая для установки на баллон |
W 27.8 ГОСТ 9909 |
|
на выходе - наружная |
G ¾- В ГОСТ 6357 |
