Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них кислорода.
Вентили предназначены для установки на баллоны малого объема на Рр≤20МПа (200 кгс/см2) по ГОСТ 949 , в том числе входящие в комплект дыхательной аппаратуры для горноспасателей.
Вентили изготавливаются двух типов ВКМ-95 и ВКМУ-95.
Вентили изготавливаются по ТУ 3645-027-00220531-95.
Вентили изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 600 С.
Пример условного обозначения вентиля ВКМ-95 при заказе:

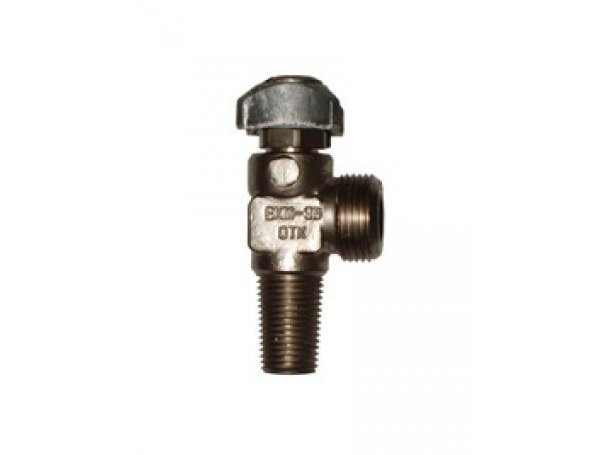

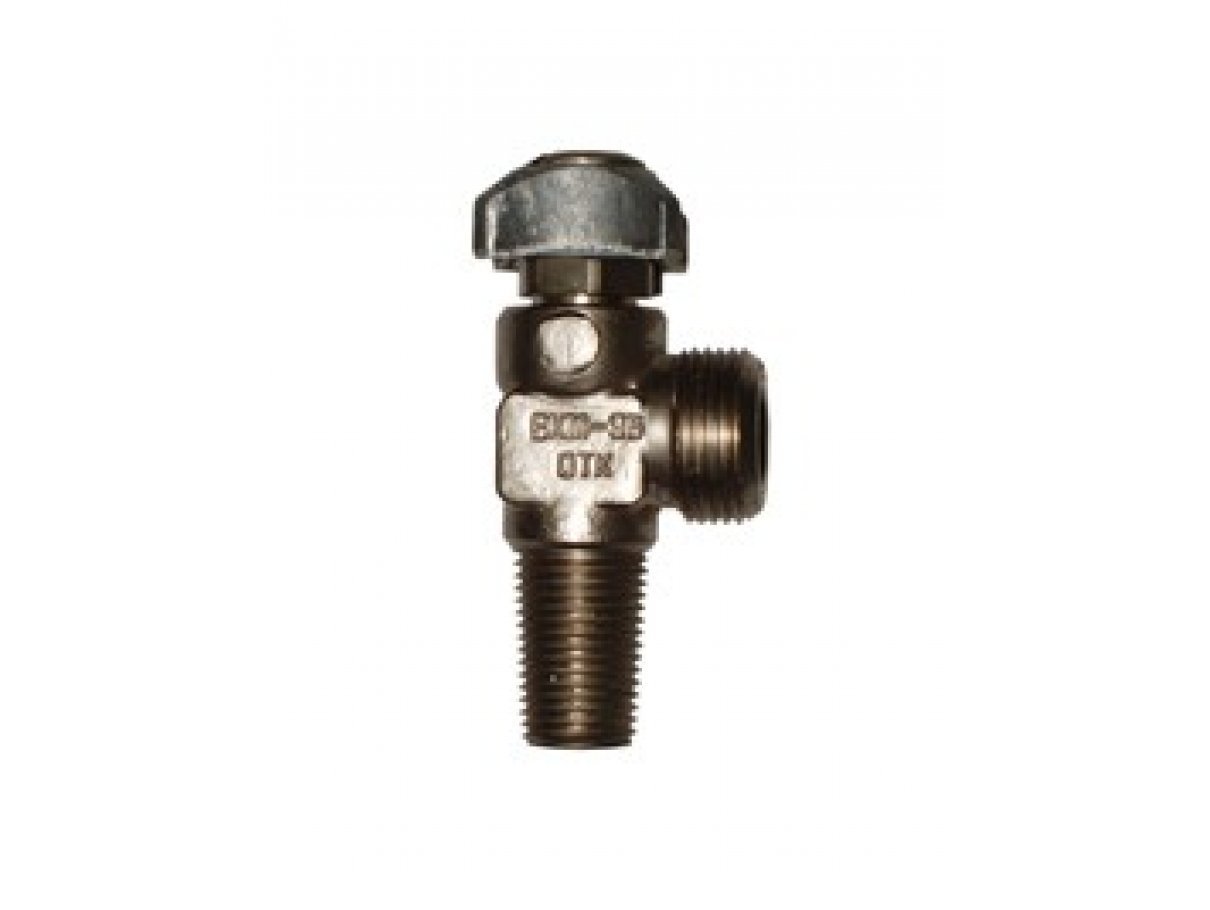

«Вентиль кислородного баллона малого объема ВКМ-95».
|
Наименование параметров |
ВКМУ-95 |
ВКМ-95 |
|
|
|
|
исп. 01 |
|
|
Заводской код изделия |
003531 |
003541 |
003211 |
|
Диаметр условного прохода, Ду, не менее |
2,0 |
||
|
Рабочее давление, наибольшее, МПа (кгс/см2) |
20 (200) |
||
|
Габаритные размеры, мм, не более |
100х65х90 |
55х40х130 |
55х40х85 |
|
Масса, кг не более |
0,27 |
0,23 |
|
|
Присоединительные размеры: |
|
||
|
на входе - наружная коническая резьба для установки на баллон |
W 19.2 ГОСТ 9909 |
||
|
на выходе – наружная цилиндрическая резьба |
СП 21,8-14 ниток на 1" |
G ¾ - В ГОСТ 6357 |
|
|
Наличие фильтра на входе |
Имеется |
Имеется |
Нет |
|
Исполнение маховичка |
Алюминиевый |
Пластмассовый (для комплекта горноспасательного оборудования) |
Алюминиевый |
