Вентили предназначены для установки на баллон вместимостью до 50 л для сжиженных углеводородных газов на давление до 1,6 МПа. Вентили являются запорным устройством баллона при наполнении, хранении и расходовании газа.
Вентили ОКП 48 5881 изготавливаются по ГОСТ 21804 Устройства запорные баллонов для сжиженных углеводородных газов на давление до 1,6 МПа.
Номинальные значения климатических факторов:
- для эксплуатации в рабочем состоянии по ГОСТ 15150 для климатического исполнения У2, но при этом нижнее значение температуры окружающего воздуха минус 400 С;
- для эксплуатации в нерабочем состоянии (хранение и транспортирование при перерывах в работе) - по ГОСТ 15150 для климатического исполнения У2.
Возможно присоединение к вентилям баллонных редукторов для пропана по ГОСТ 13861-89 и регуляторов давления РДСГ-1 по ГОСТ 21805-94, имеющих накидную гайку с левой резьбой СП 21,8 – 14 ниток на 1", причем независимо от предприятий изготовителей редукторов и регуляторов.

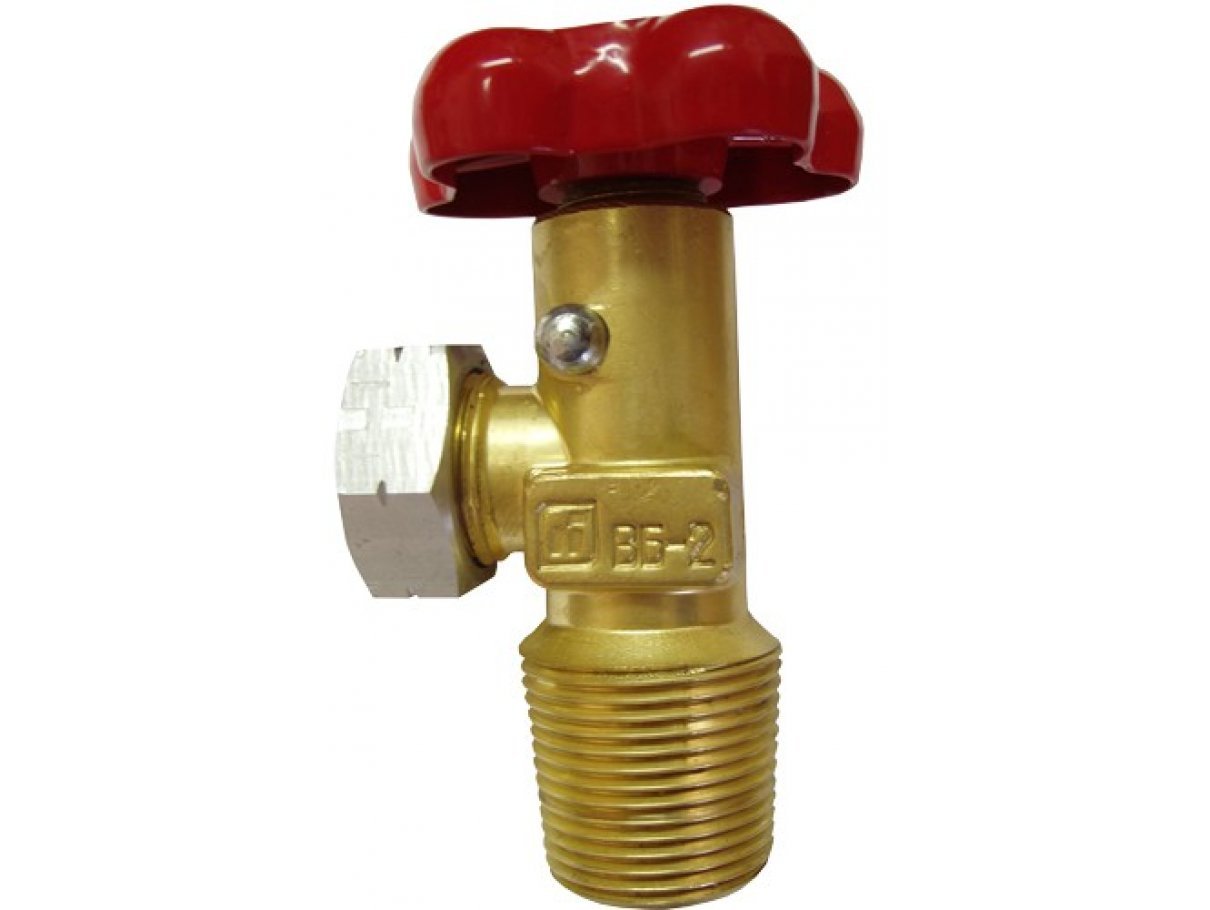

Пример условного обозначения вентиля ВБ-2 при заказе:
«Вентиль баллона для сжиженных углеводородных газов ВБ-2».
|
Наименование параметров |
ВБ-2 |
ВБ-1 |
|
Массовый расход газа при давлении 1МПа, кг/мин, не менее |
12,8 |
|
|
Наибольшее рабочее давление, МПа (кгс/см2) |
1,6 (16) |
|
|
Габаритные размеры, мм |
105Х62Ø54 |
|
|
Масса, кг |
0,32 |
|
|
Присоединительные размеры: |
|
|
|
-на выходе |
СП 21,8- 14 ниток на 1" левая |
|
|
-для установки на баллон – коническая резьба ГОСТ 9909 |
W27,8 |
W19,2 |
"
