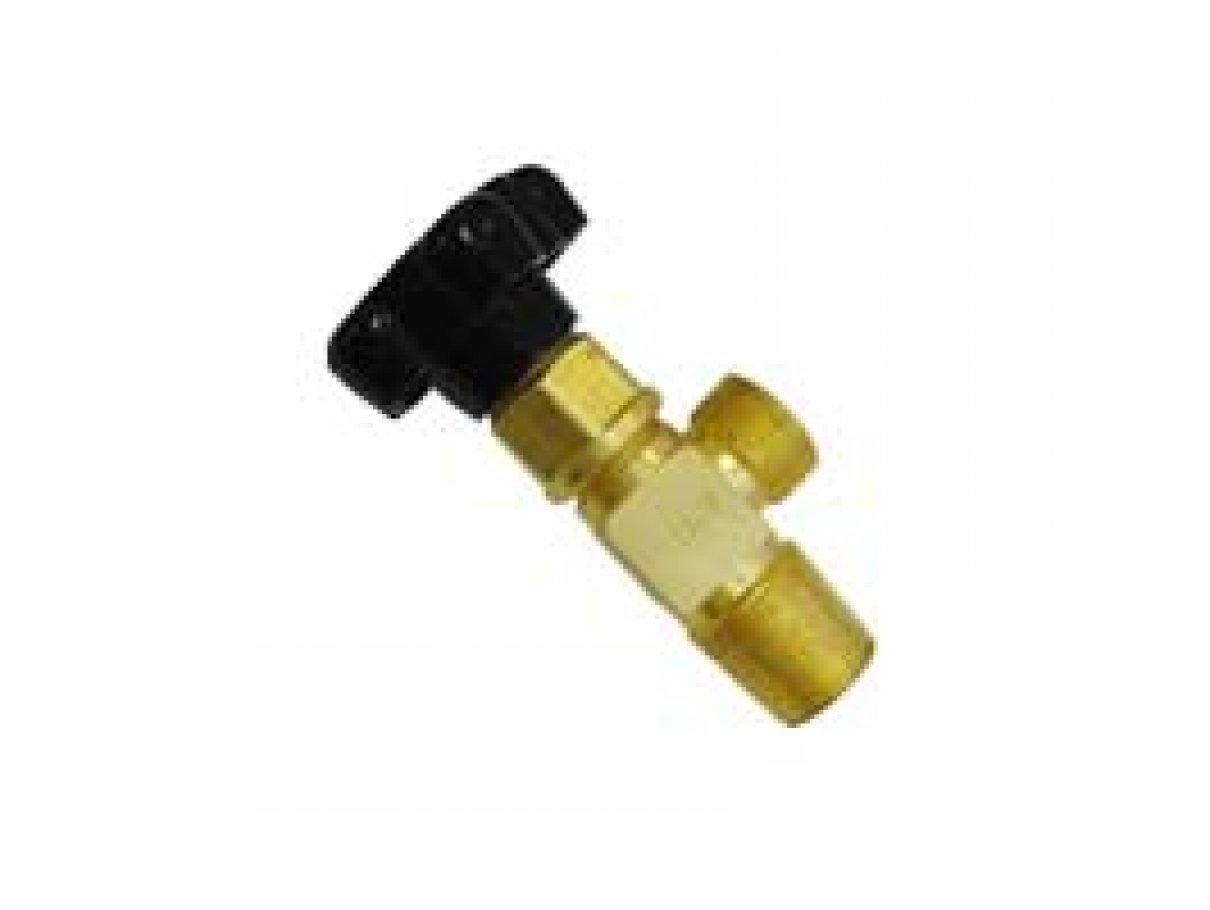

Вентиль предназначен для установки на баллоны среднего или малого объема для углекислоты на Рр≤10МПа (100 кгс/см2). Вентиль является запорным приспособлением баллонов при наполнении, хранении и расходовании из них углекислого газа.
Вентили изготавливаются в следующих исполнениях:
|
Марка вентиля /заводской код изделия |
Присоединительные размеры |
||
|
вход |
выход |
||
|
ВБУ/004201 |
W 27,8 |
ГОСТ 9909 |
G ¾ -В ГОСТ 6357 |
|
ВБУ(исп.03)/004211 |
W 19,2 |
||
|
ВБУ-М/004251 |
W 27,8 |
||
Вентили изготавливаются по ТУ 3645-048-05785477-2007.Вентиль ВБУ-М комплектуется разрывной предохранительной мембраной с давлением срабатывания175 …225 кгс/см2.
Вентили ВБУ и ВБУ-М изготавливаются вида климатического исполнения УХЛ 2 по ГОСТ 15150, но для работы в интервале температур окружающей среды от минус 50 до плюс 600 С.
Пример условного обозначения вентиля ВБУ при заказе:
«Вентиль баллонный углекислотный».
|
Наименование параметров |
ВБУ |
ВБУ-М |
|
Номинальное рабочее давление, МПа (кгс/см2), не более |
10 (100) |
|
|
Наибольшее допустимое давление, МПа (кгс/см2) |
15 (150) |
|
|
Диаметр условного прохода Ду, мм, не менее |
4 |
|
|
Габаритные размеры, мм, не более |
Ø62х120 |
|
|
Масса, кг, не более |
0,55 |
0,6 |
"
