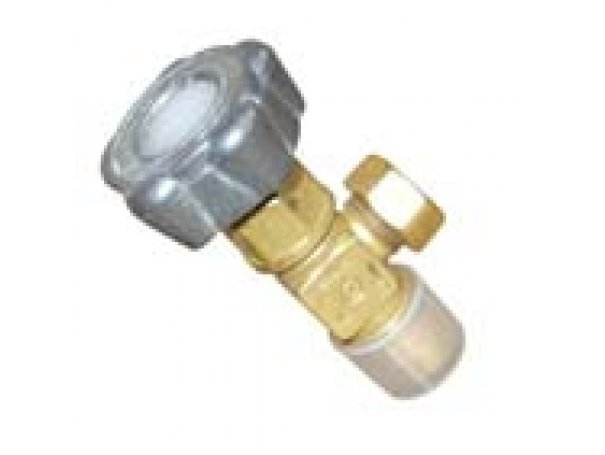

Вентили ВВ-88 являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них водорода.
Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них водорода.
Вентили изготавливаются в двух исполнениях:
- ВВ-88 для установки на баллоны среднего объема;
- ВВ-88 исп.03 для установки на баллоны малого объема.
Вентиль изготавливается по ТУ 26-05-89-87.
Вентиль изготавливается видов климатического исполнения У2 или Т2 по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 600 С.
Пример условного обозначения вентиля ВВ-88 при заказе:
«Вентиль баллонный водородный ВВ-88».
|
Наименование параметров |
ВВ-88 |
ВВ-88 исп. 03 |
|
Заводской код изделия |
011411 |
011451 |
|
Диаметр условного прохода, Ду, не менее |
4,0 |
|
|
Рабочее давление, наибольшее, МПа (кгс/см2) |
20 (200) |
|
|
Габаритные размеры, мм, не более |
66х62х120 |
|
|
Масса, кг не более |
0,60 |
|
|
Присоединительные размеры (резьбы): |
|
|
|
на входе - наружная коническая для установки на баллон |
W 27.8 |
W19,2 |
|
ГОСТ 9909 |
||
|
на выходе – наружная цилиндрическая |
СП 21,8-14 ниток на 1" левая |
|
|
Материал уплотнительного элемента |
Набор стальных мембран и диафрагма из Д-16 |
|
